SED SERİSİ

SED Basınçlı Hava Kurutucu

Yüksek verimlilik ve güvenilir performans ile basınçlı havadaki nemi etkin şekilde giderir. Endüstriyel uygulamalar için kompakt, dayanıklı ve enerji tasarruflu çözüm.

Debi

150 m³/h

Maks. Basınç

16 bar

Çiğlenme Noktası

+3°C

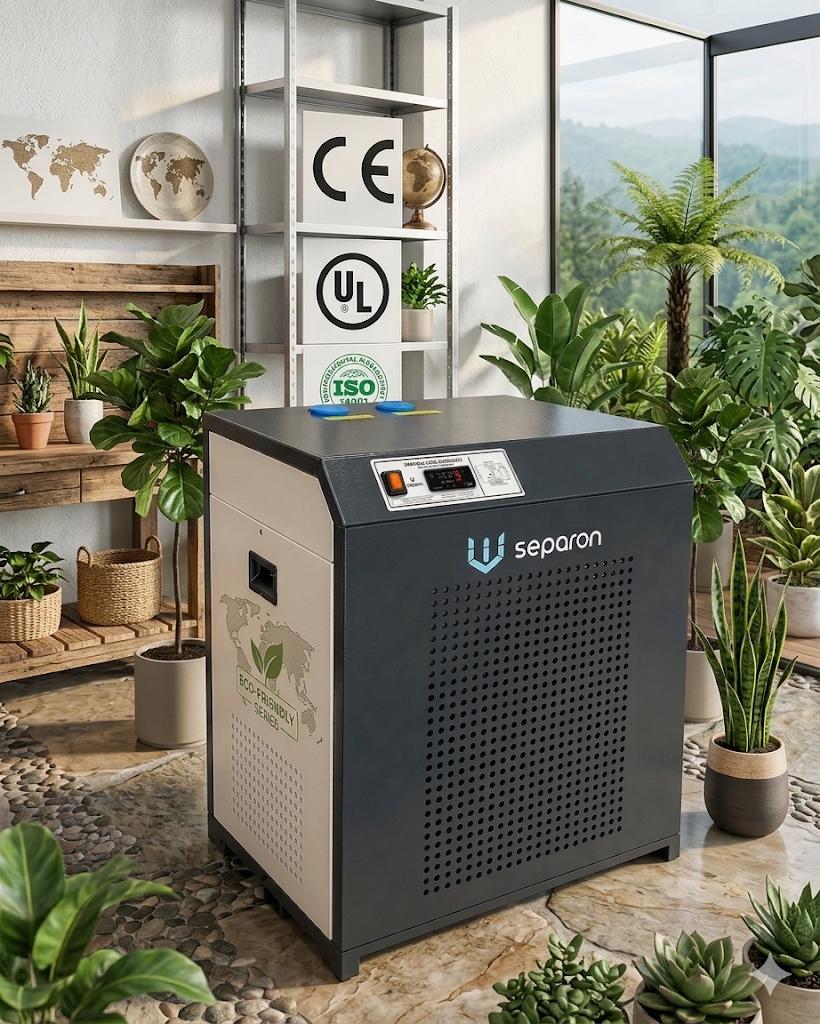

WhatsApp-Image-2026-04-29-at-10.46.45 SED Basınçlı Hava Kurutucu

Çevre Dostu Soğutucu Akışkan, Maksimum Verimlilik

Yenilikçi basınçlı hava çözümleri portföyünü genişleten Separon, soğutmalı kurutma teknolojisinde yeni bir standart belirleyen SED Serisini sunar. Maksimum verimlilik ve çevre dostu kullanım için tasarlanan bu modeller, düşük küresel ısınma potansiyeline sahip çevreci soğutucu akışkan ile çalışır.

  • Düşük küresel ısınma potansiyeline sahip çevreci soğutucu akışkan
  • Hassas çiğ noktası kontrolü ile etkin nem giderimi
  • Geniş çalışma koşullarında güvenilir performans
  • Kompakt, dayanıklı ve kolay bakımlı tasarım
  • Zorlu endüstriyel şartlarda düşük enerji tüketimi

Hassas Çiğ Noktası Kontrolü, Düşük Enerji Tüketimi

Geniş çalışma koşullarında güvenilir performans sağlayan SED Serisi, hassas çiğ noktası kontrolü ile sistemdeki nemi etkin şekilde giderir. Sürdürülebilirlik ve kolay bakım odaklı tasarımı sayesinde, zorlu endüstriyel şartlarda dahi yüksek performans sunarken enerji tüketimini minimize eder.

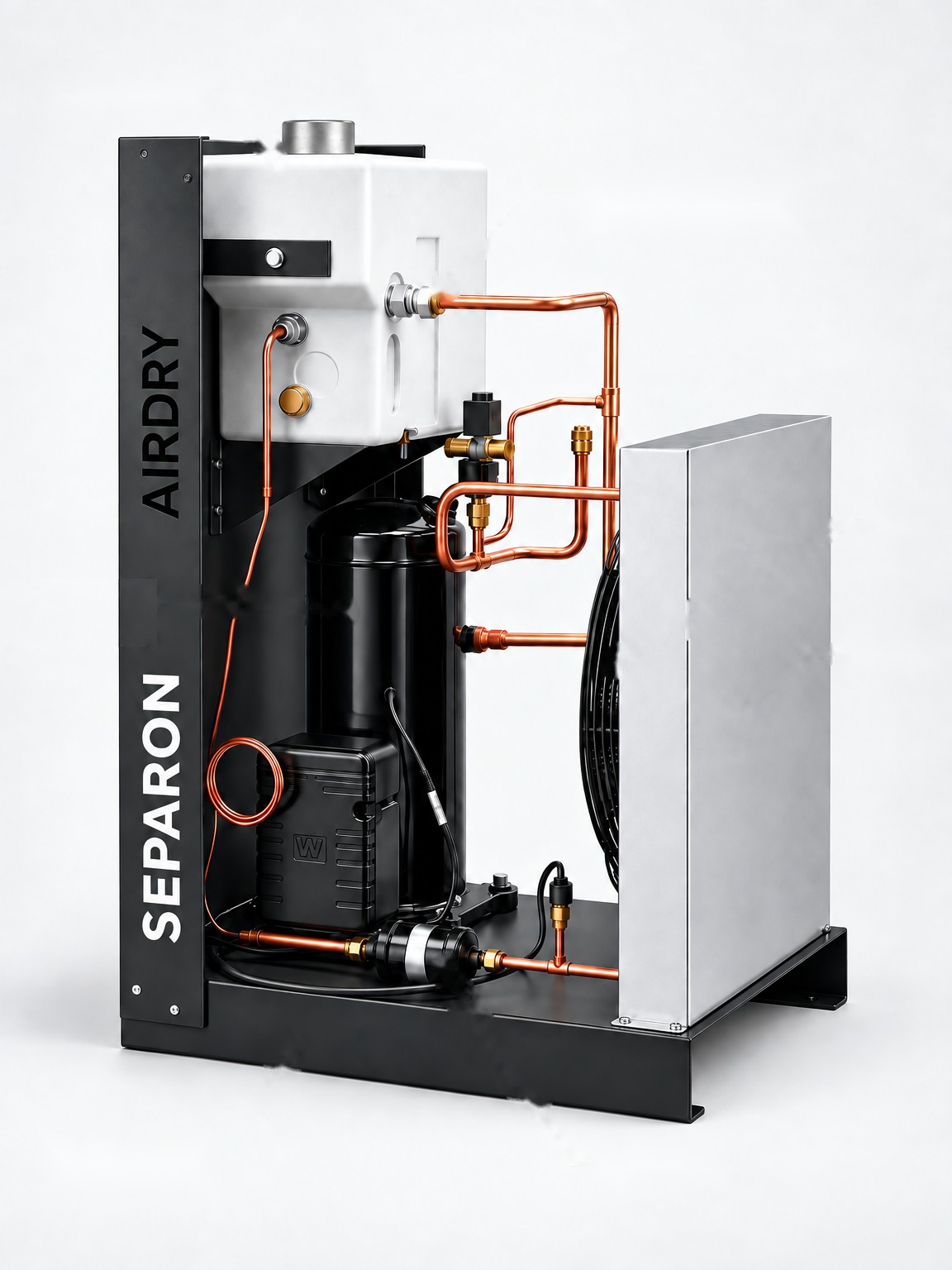

Ürün Anatomisi

SED serisinin ana bileşenlerini ve işlevlerini yakından inceleyin.

sed-anatomi-clean SED Basınçlı Hava Kurutucu
Isı EşanjörüHava-hava ve hava-soğutucu ısı transferi
Soğutma KompresörüYüksek verimli hermetik kompresör
Kurutucu FiltreSoğutma devresini nem ve partikülden korur
Taşıyıcı ŞaseDayanıklı endüstriyel montaj tabanı
Bakır Soğutma DevresiYüksek ısı iletkenlikli bakır boru hattı
FanKondenser soğutma fanı
KondenserHava soğutmalı kondenser ünitesi
sed-anatomi-clean SED Basınçlı Hava Kurutucu1234567
  1. 1
    Isı EşanjörüHava-hava ve hava-soğutucu ısı transferi
  2. 2
    Soğutma KompresörüYüksek verimli hermetik kompresör
  3. 3
    Kurutucu FiltreSoğutma devresini nem ve partikülden korur
  4. 4
    Taşıyıcı ŞaseDayanıklı endüstriyel montaj tabanı
  5. 5
    Bakır Soğutma DevresiYüksek ısı iletkenlikli bakır boru hattı
  6. 6
    FanKondenser soğutma fanı
  7. 7
    KondenserHava soğutmalı kondenser ünitesi

Teknik Özellikler

SED serisi modellerin tam kapasite ve performans tablosu

ModelKapasite (Nm³/dk)Bağlantı ÇapıVoltaj (V/Ph/Hz)Max. Çalışma BasıncıFiltre Modeli
SED 1.21.203/4''220/1/5016 barGF1.2 + CF1.2
SED 2.02.001''220/1/5016 barGF2.0+CF2.0
SED 2.52.501''220/1/5016 barGF2.5+CF2.5
SED 4.04.001 1/2''220/1/5016 barGF4.0+CF4.0
SED 6.06.001 1/2''220/1/5016 barGD6.0+CF6.0
SED 8.08.001 1/2''220/1/5016 barGF8.0+CF8.0
SED 10.010.002''380/3/5016 barGF10.0+CF10.0
SED 13.013.002''380/3/5016 barGF13.0+CF13.0
SED 18.018.002 1/2''380/3/5016 barGF18.0+CF18.0
SED 21.021.002 1/2''380/3/5016 barGF21.0+CF21.0
SED 24.024.003''380/3/5016 barGF24.0+CF24.0
SED 32.032.004''380/3/5016 barGF32.0+CF32.0
SED 44.044.004''380/3/5016 barGF44.0+CF44.0
SED 52.052.004''380/3/5016 barGF52.0+CF52.0
SED 65.065.004''380/3/5016 barGF65.0+CF65.0
SED 75.075.004''380/3/5016 barGF75.0+CF75.0
SED 105.0105.004''380/3/5016 barGF105.0+CF105.0
Referans koşullar:İşletme basıncı 7 bar(g)Çalışma sıcaklığı 35 °CÇiğlenme noktası +3 °C

Düzeltme Faktörleri

Referans koşullardan farklı çalışma şartlarında kurutucu kapasitesi aşağıdaki faktörlerle hesaplanır.

Gerçek Kapasite = Nominal Kapasite × F1 × F2 × F3 × F4
F1Giriş Havası Sıcaklığı
Sıcaklık (°C)≤ 303540455055
Faktör1,111,000,810,670,550,45
F2Giriş Havası Basıncı
Basınç (bar)4567810121416
Faktör0,770,860,931,001,051,141,211,271,33
F3Ortam Sıcaklığı
Sıcaklık (°C)≤ 2530354045
Faktör1,000,950,880,790,68
F4Çiğlenme Noktası
Çiğlenme (°C)+3+5+7+10
Faktör1,001,091,191,37

Turuncu değerler referans koşula (faktör 1,00) karşılık gelir.
